ПП SN8

Компания ООО «РГК» предлагает для наружных систем безнапорной канализации полипропиленовые гофрированные трубы под брендом «ПП РГК». Современные гофрированные трубы SN8 предназначены для безнапорных трубопроводов, которые транспортируют жидкости с температурой до +95˚С.

Система представляет собой трубу с двойной стенкой, изготовленную из высокомодульного полипропилена где:

• наружная ребристая поверхность красно-коричневого цвета;
• гладкая внутренняя стенка белого цвета.

Наружная поверхность гофрированной трубы SN8 увеличивает жесткость изделий. Это дает возможность прокладки подобных изделий на значительной глубине. SN8 могут укладываться на глубину более 10 м.

Гладкий внутренний слой трубы не подвержен коррозии и отложению наростов, минимизирует сопротивление движения стоков. Гофрированная труба для водоотведения подходит идеально, рассчитана на длительный срок использования до 100 лет.

Преимущества ПП гофрированных труб с двухслойной стенкой перед трубами из других материалов:

• высокая кольцевая жесткость класс жесткости (SN8, SN10, SN16 и SN24)
• допустимость температуры сточных вод кратковременно до 100 °С;
• коррозионная стойкость;
• высокая химическая стойкость;
• устойчивость гофрированных двухслойных труб к воздействию блуждающих токов (не электропроводны);
• высокая стойкость к гидроабразивному износу;
• высокая пропускная способность;
• низкая шероховатость и практическое отсутствие зарастания труб;
• возможность соединения гофрированных полимерных труб со всеми типами ж/б и пластиковых колодцев с помощью гофрированных фитингов ООО «РГК»;
• технологичность резки труб;
• малый вес труб (легкость транспортирования, простой и быстрый монтаж);
• высокая ремонтопригодность;
• герметичность соединений;
• срок службы гофрированной трубы с раструбом SN8 составляет не менее 50 лет.

Сортамент ПП гофрированных труб

Расчетная масса труб, кг. Номинальные диаметры серии DN/OD

Трубы канализационные гофрированные с интегрированным раструбом поставляются рабочей длиной 6,00 м. Трубы SN8 и SN10 диаметром 110-1000 мм , а также трубы SN16 диаметром 400-1000 мм производятся с раструбом и поставляются в комплекте с 1 резиновым уплотнителем. Трубы SN16 диаметром 110-340 мм производятся без раструба и поставляются в комплекте с 1 муфтой и 2 резиновыми уплотнителями.

Монтаж системы безнапорной канализации

Гофрированные канализационные трубы применяются для устройства систем безнапорной канализации. Трубы укладываются в предварительно выкопанные траншеи, глубже уровня промерзания земли в холодное время года. Эффективность отвода вод зависит от уклона дренажной магистрали. Он должен составлять не меньше 3% в сторону расположения приемных устройств.

Стыковку труб выполняют в раструб, или используя специальные муфты, имеющие резиновые уплотнители с соблюдением требований:

СП 399.1325800.2018, СП 40-102-2000, ГОСТ Р 54475;

Монтаж (соединение труб) и демонтаж (разъединение труб) следует производить с использованием специального инструмента.

Монтаж труб с использованием техники или вручную, в случаях не соосности труб, чрезмерного или не достаточного давления, наличия ударных воздействий - приводит к выворачиванию или перескакиванию резинового уплотнителя, повреждению раструба и профиля трубы, не полной задвижки трубы в раструб и как следствие потери герметичности соединения.

Использование строительной техники для монтажа соединений ведет к увеличению затрат на строительство, повышает нагрузку на персонал, повышает риск несчастных случаев.

«Правильная сборка и правильная прокладка продлевают срок службы трубопровода»

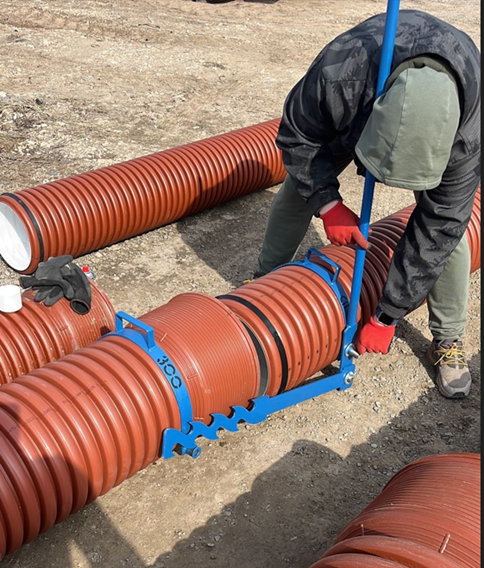

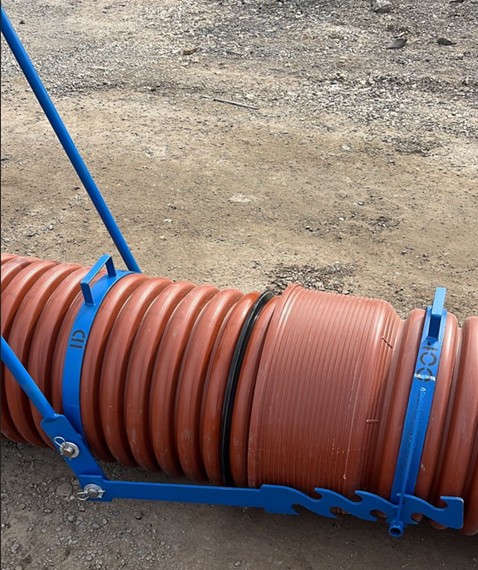

Инструмент УСТ (далее инструмент) предназначен для соединения и разъединения раструбного соединения гофрированных труб (в раструб или с помощью муфты) при проведении работ по строительству трубопроводов из гофрированных труб соответствующих ГОСТ Р 54475 (конструкция профиля тип В).

Инструмент обладает следующими отличительными особенностями:

- Удобная конструкция, малый вес и размер;

- Использование инструмента снижает нагрузки на персонал и обеспечивает безопасность;

- Возможно использование для монтажа различных типов гофрированных труб с различным профилем (конструкция тип В ГОСТ Р 54475);

- Подходит для полиэтиленовых и полипропиленовых гофрированных труб;

- Сборку соединения, возможно, производить в траншее или на бровке.

Особенности использования специального инструмента:

- Конструкцией инструмента, обеспечивается равномерное распределение нагрузки (усилий) и соосность труб;

- Отсутствие ударных воздействий;

- Инструмент не деформирует профиль и раструб гофрированной трубы при сборке и демонтаже соединения;

- Отсутствие деформации резинового уплотнителя;

- Механизация процесса монтажа и демонтажа соединения. Снижает нагрузки на персонал и обеспечивает безопасность работ.

Каждый комплект инструмента комплектуется определенным набором хомутов для монтажа определенных типов труб:

УСТ-1OD                              DN/OD 160, 200, 225 мм

УСТ-2ID                                DN/ID 250, 300, 400 мм

УСТ-3ID                                DN/ID 500, 600 мм

УСТ-2OD                               DN/OD 250, 315, 400 мм

УСТ-3OD                               DN/OD 500, 630 мм

УСТГ-ID                                DN/ID 800, 1000 мм

УСТГ-OD                              DN/OD 800, 1000, 1200 мм

(УСТГ – имеет гидравлический привод)

ВНИМАНИЕ! Возможность монтажа трубы конкретного производителя и конструкции необходимо уточнять до приобретения.
